Механизмы и оборудование

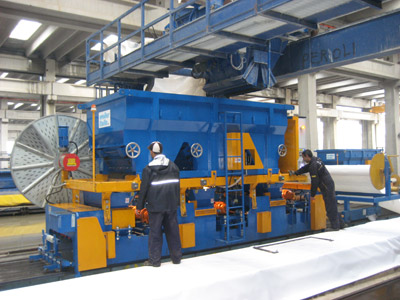

Слипформер

Автоматическая машина с четырехколесным приводом, электронной системой управления, ПЛК (программируемым логическим контроллером) и сенсорным экраном с удобным и простым внешним интерфейсом. Состоит из верхней части – двухступенчатого бункера и нижней части – формовочного агрегата.

Слипформер позволяет производить широкий перечень наименований пустотных плит и другие виды железобетонных изделий путем несложной настройки формующего модуля либо замены некоторых его частей.

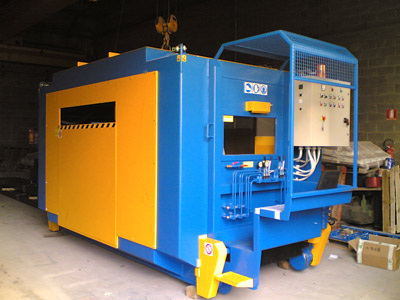

Отрезная пила

Автоматизированная машина, позволяющая производить точную угловую ( от 0º до 180º ) и продольную резку железобетонных плит для получения изделий требуемой  длины и заданной технологическим заданием номенклатуры.

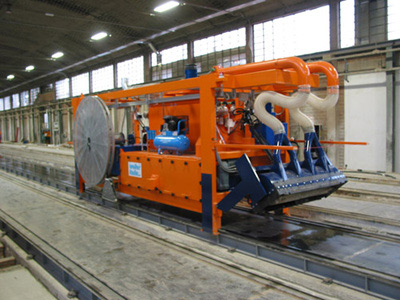

Диспетчер

Многооперационная автоматизированная машина, позволяющая  выполнять функции очистки формовочных стендов, одновременного разматывания и протягивания арматуры по поверхности стенда, а также нанесения распалубочной смазки.

Машина оснащена сенсорным дисплеем с удобным и простым внешним интерфейсом.
Во время первого цикла подготовки к формованию изделий машина производит его очистку посредством вращающейся щетки, во время второго цикла машина разматывает арматурные пряди из бухт и распределяет их по формовочному стенду, во время третьего цикла прядь поднимается посредством специальных распорок и на поверхность стенда наносится  распалубочная смазка.

Гидростанция с двумя гидродомкратами для натяжения арматурных прядей

Представляет собой мобильную гидравлическую станцию, исполнительными органами натяжения которой являются 2 автоматических гидродомкрата 160 кН и 60 кН, рабочий ход каждого домкрата составляет 400 мм.

Гидростанция комплектуется насосом высокого давления производительностью 7,5 л/мин. Насос приводится в действие асинхронным электрическим двигателем мощностью 5,5 кВт.

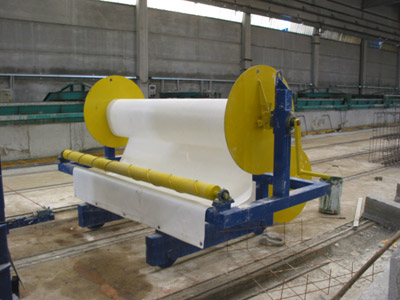

Раздатчик теплоизоляционного полотна

Агрегат позволяет разматывать и сматывать пленочное покрытие на вновь заформованное изделие.

В течение цикла передвижения раздатчика, который выполняется непосредственно после цикла формовки либо смежно с ним, устройство разматывает полотно и накрывает заформованный стенд, а в течение фазы обратного движения (после созревания бетона) полотно сматывается на барабан раздатчика.

Материал пленки представляет собой полиэтилен высокой плотности и обеспечивает необходимые теплоизоляционные свойства.

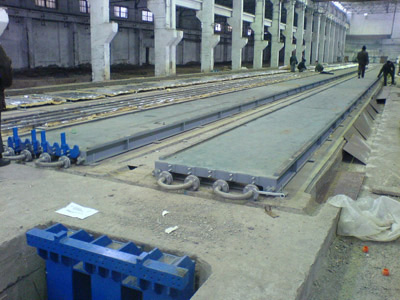

Формовочный стенд

Представляет собой конструкцию с плоской поверхностью из полированной толстолистовой стали толщиной 8 мм, опирающуюся на стальные балки. По краям вдоль стенда установлены рельсы, предназначенные для формовки нижних кромок бетонной плиты, а так же для передвижения по ним слипформера и других машин технологической линии по производству железобетонных изделий.

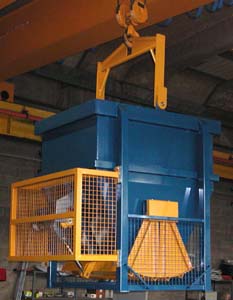

Бетонораздаточная бадья

Разработана для перевозки бетона при помощи крана. Представляет собой прочную структуру из стали с двумя открывающимися створками при помощи электрического моторедуктора. Возможна функция радиоуправлениия выгрузкой бетонной смеси из бадьи.

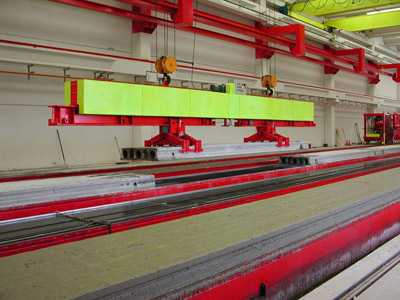

Подъемная траверса

Сконструирована для подъема пустотных плит с поверхности формовочного стенда.
Подъемная траверса может быть снабжена как механическими захватами, так и автоматическими, позволяющими управлять ими с помощью ручного дистанционного пульта радиоуправления.

Полупортальный бетонораздатчик

Установка полупортального типа служит промежуточным транспортным звеном между кюбелем и слипформером при подаче бетона в загрузочный бункер слипформера.
Полупортальный бетонораздатчик позволяет загружать бетон в бункер слипформера полностью в автоматическом режиме без вмешательства оператора.

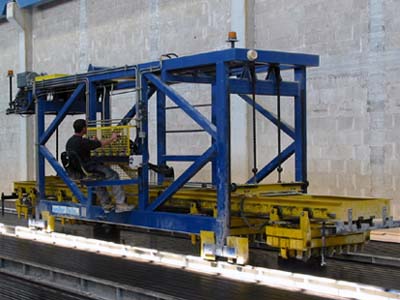

Подъемник

Автоматизированая и электрофицированая установка позваляет снять железобетонные изделия с поверхности формовочного стенда и переместить их к месту складирования готовой продукции, не используя мостовой кран. Поддерживающая рама изготовлена из катанной толстолистовой стали и укомплектована 4 регулируемыми колесами.

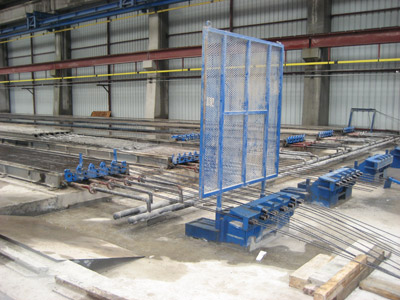

Защитные торцевые упоры

Представляют собой защитные упорные устройства из высокопрочной стали, монтируемые с торцов формовочного стенда.

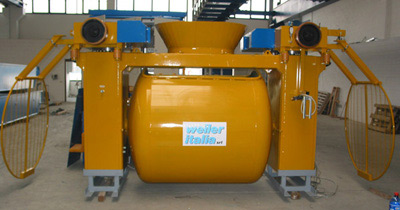

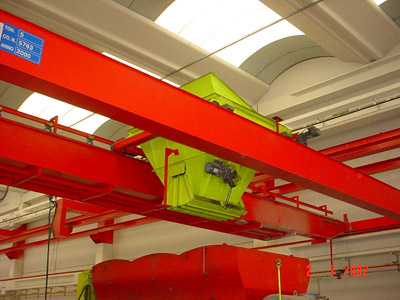

Бетонораздаточный кюбель

Агрегат предназначен для транспортировки бетона от смесителя к портальному или полупортальному бетонораздатчику. Подача бетона осуществляется полностью в автоматическом режиме с возможностью перехода в режим ручного радиоуправления.

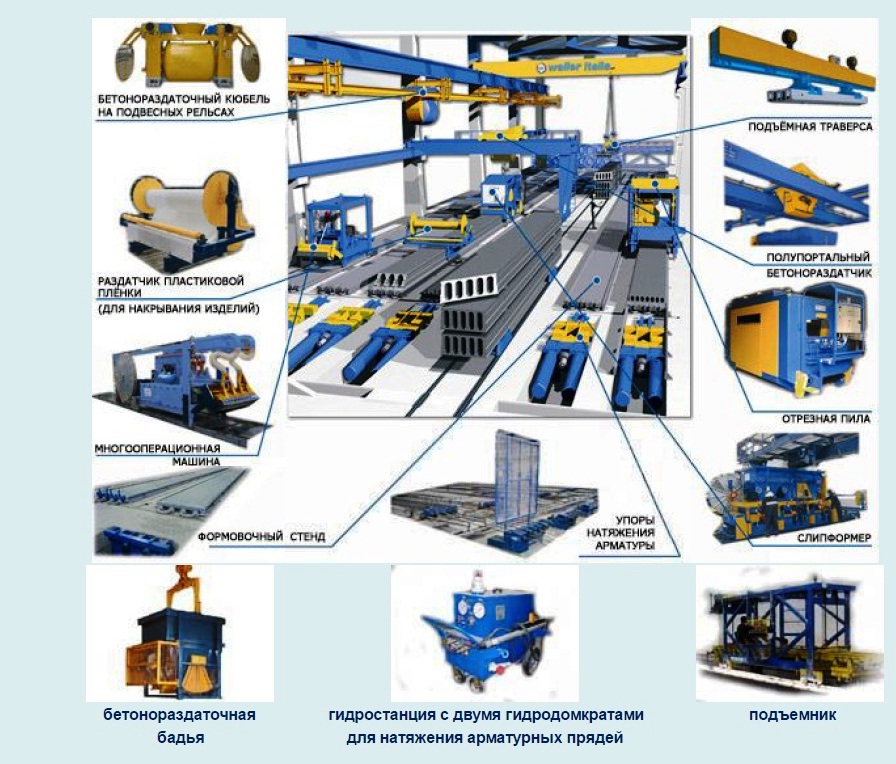

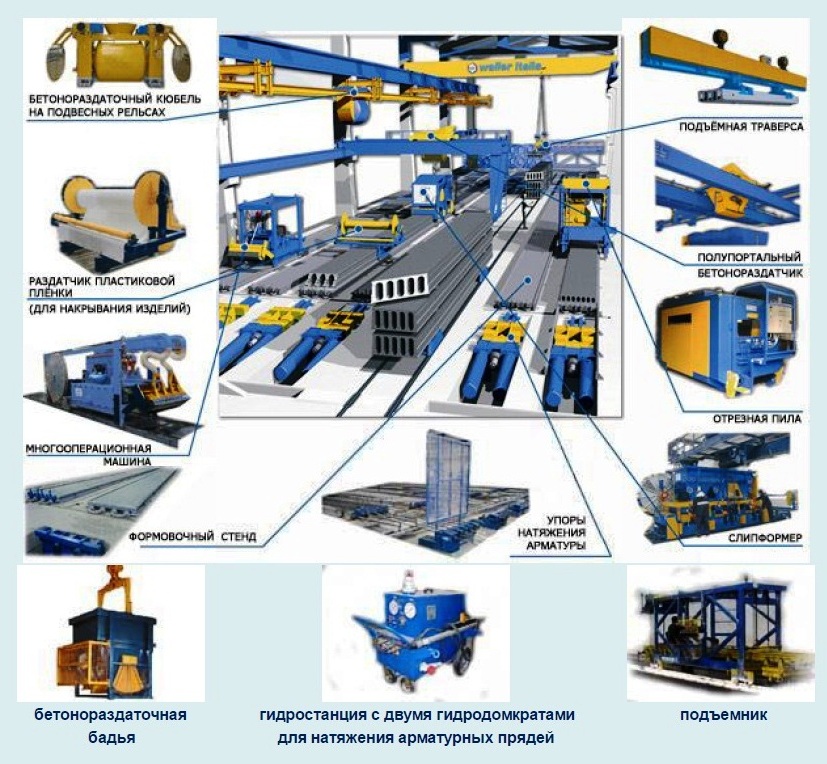

Каталог оборудования технологической линий безопалубочного формования WiTECH



Описание и фото основных компонентов входящих в типовой комплект поставки линии Weiler Italia:

Защитные торцевые упоры
Гидростанция с двумя гидродомкратами для натяжения арматурных прядей
Формовочный стенд
Площадки захода/выхода слипформера
Пары гребней для арматурных прядей
Многооперационная машина "Диспетчер"
Кабельный барабан  (для технологических машин Диспетчер и Слипформер)
Двухступенчатый бункер слипформера
Формовочный агрегат слипформера
Заглаживающее устройство формовочного агрегата
Направляющее устройство для арматурных прядей слипформера
Формообразователь для плит перекрытия высотой 220 мм
Боковой отсекающий формообразователь для пустотных плит шириной 1200 мм
Формовочный модуль слипформера для производства стеновых панелей
Заглаживающее устройство для формовочного модуля стеновых панелей
Отрезная пила
Кабельный барабан (для пилы)
Грузоподъемная траверса с захватами L=10 м для подъема пустотных плит
Грузоподъемная траверса с захватами L=3 м для подъема стеновых панелей
Раздатчик теплоизоляционного полотна
Зажимные клинья PAUL
Самодвижущаяся электроприводная тележка для вывоза готовых изделий
Бетонораздаточный кюбель
Портальный бетонораздатчик
