Доставка бетона к линиям формования

Для бесперебойной транспортировки бетона от бетоносмесительной установки в производственный цех к портальному или полупортальному бетонораздатчику и обеспечения высокой производительности и непрерывности производственного процесса компания WiTECH предлагает своим заказчикам несколько вариантов систем транспортировки бетона. Рассмотрим три варианта систем доставки бетона, предлагаемых нашей компанией для комплектации линий технологического оборудования.


ВАРИАНТ А

Автоматическая система адресной подачи с помощью подвесного бетонораздаточного кюбеля-челнока, передвигающегося по подвесным контактным рельсам, и портального бетонораздатчика, обеспечивающего загрузку бетона в бункера слипформера

Основные элементы входящие в состав комплекта оборудования автоматической системы адресной подачи бетона:

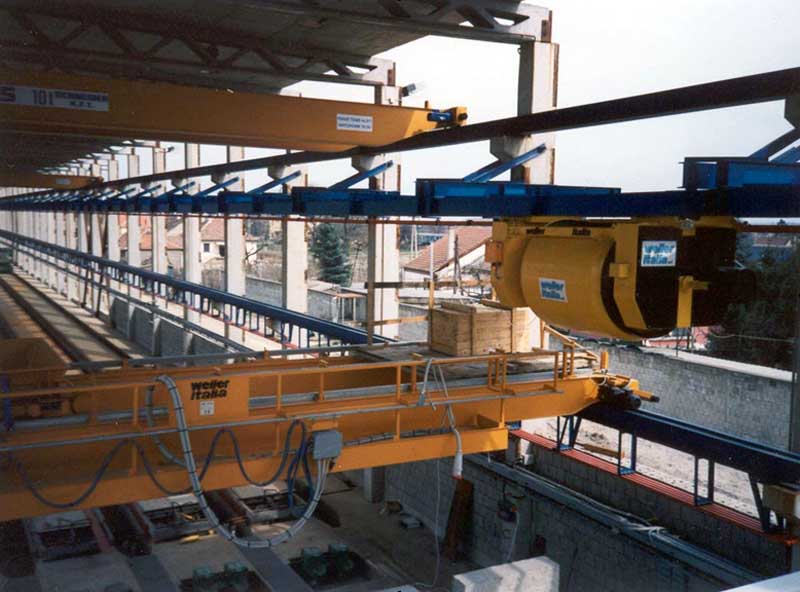

Бетонораздаточный  кюбель - челнок  WВ  300/2 -  2,0  М³ (для движения по прямолинейному участку рельсового пути)

Предназначен для транспортировки бетона от бетоносмесительной установки до портального бетонораздатчика по подвесным рельсам. Представляет собой цилиндрическую емкость в виде бадьи с верхней загрузочной горловиной. Выгрузка бетона осуществляется в результате опрокидывания кюбеля или через челюстной затвор. Оборудован электрошкафом для программируемого логического контроллера (ПЛК) и системой аварийного дистанционного управления.

Автоматическая выгрузка производится посредством дистанционного управления. Оснащается двумя электродвигателями – для передвижения по подвесным рельсам (1-4 кВт) и опорожнения путем опрокидывания, разъединителями (вкл./выкл.), удаленными концевыми выключателями безопасности, а также 2-мя концевыми выключателями для изменения скорости (быстрый/медленный режимы движения). Радиоуправление выгрузкой и скоростью перемещения.

Скорость перемещения: 130/32 м/мин
Ведущие колеса: 4 шт
Максимальная грузоподъемность: 3600 кг
Объем загрузки по воде: 3300 л
Диаметр бадьи:   1650 мм
Ширина колеи: 1200 мм
Двигатель опрокидывания: 2,2 кВт
Масса: 2600 кг

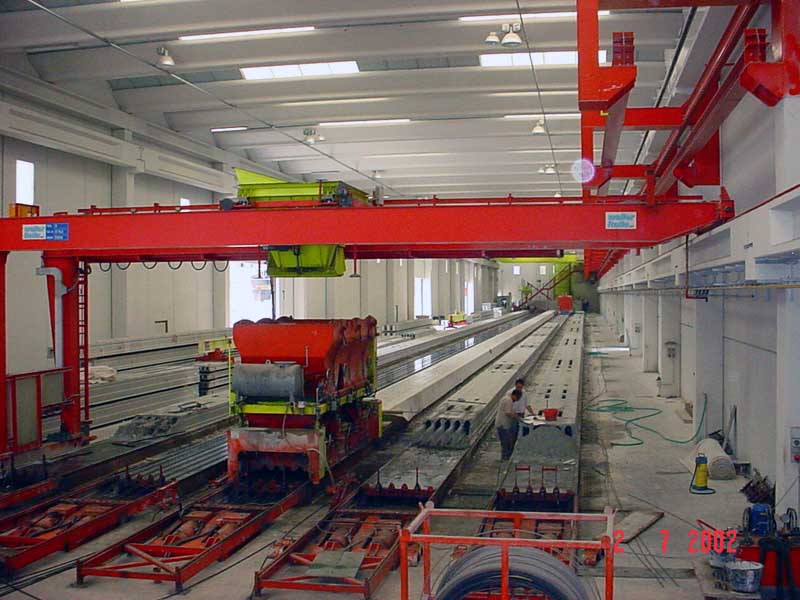

Полупортальный (портальный, мостовой) бетонораздатчик

Бетонораздатчик полупортального (потального, мостового) типа служит в качестве промежуточного звена для передачи бетона от челночного кюбеля к слипформеру.

  • Пролет: до 18-24,00 м
  • Объем раздаточного бункера по воде:   2,00 куб.м
  • Бункер оснащен тензодатчиком для определения массы бетона.
  • Бетон выгружается из бункера посредством двухчелюстного затвора.
  • Размеры разгрузочного люка: 600 мм (ширина), 1200 мм (длина).
  • Скорость передвижения крана: 0,02-0,04/1,00 м/сек. (1-2/60 м/мин.)
  • Токопитающие рельсы в комплекте.
  • Пульт управления с ПЛК (программируемым логическим контроллером) SIEMENS для автоматического и ручного управления.



Благодаря этой системе бетон подается в полностью автоматическом режиме от бетоносмесительной установки к слипформеру. По радиосигналу, подаваемому слипформером при уровне загрузки бетонной смеси близкому к критическому, запускается приготовление бетонной смеси в БСУ. Одновременно под бетоносмеситель БСУ автоматически подходит кюбель-челнок для заполнения свежеприготовленной бетонной смесью, после чего он начинает движение по направлению к портальному бетонораздатчику. Далее автоматически происходит перегрузка бетона из кюбеля в приемный бункер бетонораздатчика, который автоматически находит местоположение слипформера на формовочном стенде и производит дозированную выгрузку смеси в два или три (в зависимости от конструкции) расходных бункера слипформера. Таким образом обеспечивается непрерывный процесс формования изделий на стенде без участия человека.


Рельсовые пути, эстакада для кюбеля и система контактных рельсов для кюбеля-челнока

Для передвижения подвесного кюбеля необходима специальная система контактных токопроводящих рельсов, которые крепятся к опорам на стенах или колоннах производственного цеха. Дополнительно в состав системы адресной подачи бетона для обеспечения перемещения кюбеля-челнока включены:
  • Рельсовые пути для кюбеля
  • Эстакада для кюбеля
  • Система контактных рельсов для кюбеля (6-ти полюсные силовые рельсы в комплекте с опорными кронштейнами, опорами контактной сети, колпачковыми изоляторами, напряжение 400 В/50 Гц).

ВАРИАНТ В

Бетонораздаточные бадьи с самоходной тележкой, передвигающейся по напольным рельсам от бетоносмесительной установки до точки перехвата бадей мостовым краном (кран-балкой).

Основные элементы входящие в состав системы транспортировки бетона с помощью бетонораздаточных бадей:

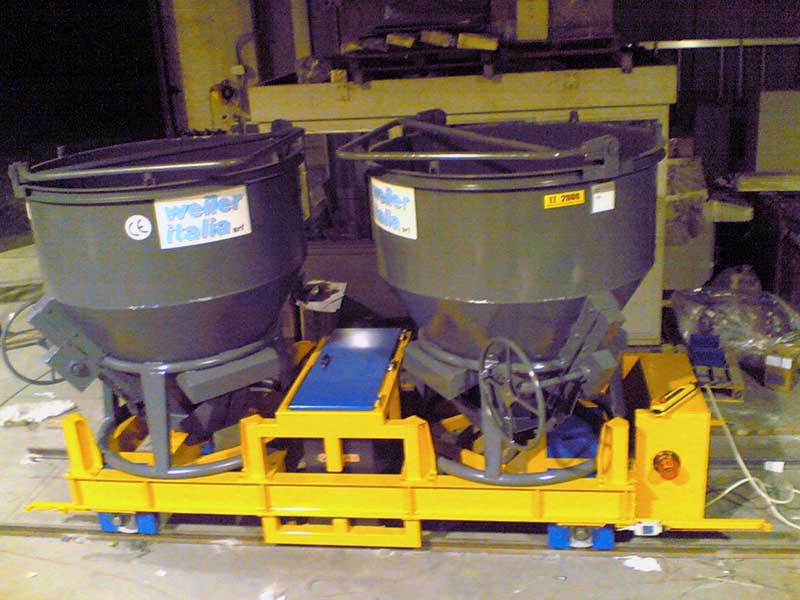

Бетонораздаточные бадьи 2,0 М³ – WB 300/1.5 (2 шт.)



Предназначены для транспортировки бетона от бетоносмесительной установки к слипформеру в два этапа: на специальной самодвижущейся электротележке от БСУ до точки перехвата мостовым краном (кран-балкой), который переносит затем бадьи к расходным бункерам слипформера для выгрузки бетонной смеси. Вместимость 3.000 литров. Управление (открывание/закрывание разгрузочного затвора) осуществляется с помощью двух гидроцилиндров по радиосигналу оператора с дистанционного пульта.


Бадьи оснащены блоком электроуправления, мини-гидростанцией для аварийного ручного открывания затвора, аккумуляторами и зарядным устройством для аккумуляторов.

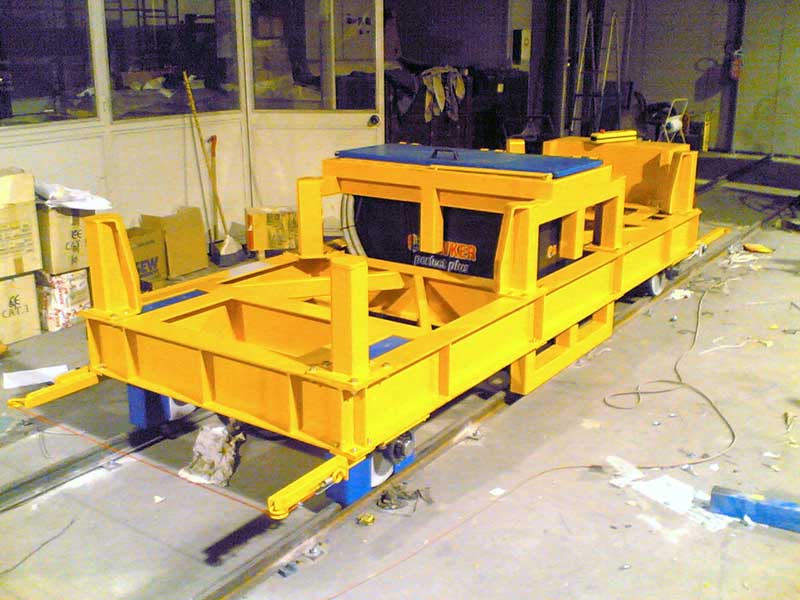

Управляемая  с помощью дистанционного управления самоходная (на аккумуляторных батареях) тележка для транспортровки бетона в двух бетонораздаточных бадьях


Самодвижущаяся электроприводная тележка для движения по напольному рельсовому пути c приводом на два колеса. Стальная усиленная конструкция рамы. Предназначена для загрузки и транспортировки бетонораздаточных бадей от БСУ к мостовому крану (кран-балке) для дальнейшей транспортировки бадей и выгрузки смеси в расходные бункера слипформера. Управляется оператором с помощью дистанционного управления. Требует постоянного контроля со стороны оператора, непрерывно следящего за необходимостью своевременной подачи бетонной смеси  в слиформер и непрерывностью процесса формования изделий.


ВАРИАНТ C

Рельсовая эстакада с передвигающимся бункером из-под смесителя БСУ и бетонораздаточной бадьей, перемещаемой мостовым краном.

Основные элементы входящие в состав системы транспортировки бетона с помощью рельсовой эстакады и бетонораздаточной бадьи:

Рельсовая эстакада с передвигающимся бункером



Предназначена для транспортировки бетона от бетоносмесительной установки до точки разгрузки в бетонораздаточную бадью. Представляет собой стальной усиленный бункер объемом 2 м3 конической формы с широкой верхней загрузочной горловиной, перемещающийся при помощи 4-х приводных колес по рельсовой эстакаде. Разгрузка бетона из бункера осуществляется посредством открытия двухчелюстного затвора расположенного в донной части бункера. Автоматическое опорожнение производится посредством дистанционного управления. Оснащается двумя электродвигателями – для передвижения по рельсовому пути (1-4 кВт) и опорожнения путем открытия двухчелюстного затвора, разъединителями (вкл./выкл.), удаленными концевыми выключателями безопасности, а также 2-мя концевыми выключателями для изменения скорости (быстрый/медленный режимы движения). Радиоуправление разгрузкой и скоростью перемещения.


Скорость перемещения 8/32 м/мин
Объем загрузки по воде  4400 л
Диаметр бункера 1650 мм
Межцентровочное расстояние  2350 мм
Ширина колеи 1720 мм
Мощность двигателя разгрузочного затвора 1,1 кВт
Приводные колеса 4 шт

Поставка включает блок электроуправления с программируемым логическим контроллером (ПЛК) для радиоуправления с системой аварийного дистанционного управления (перемещение: вперед/назад и опорожнение: открыть/закрыть).
Бункер оборудован электронным датчиком непрерывного действия для указания своего местоположения на мониторе системы управления.

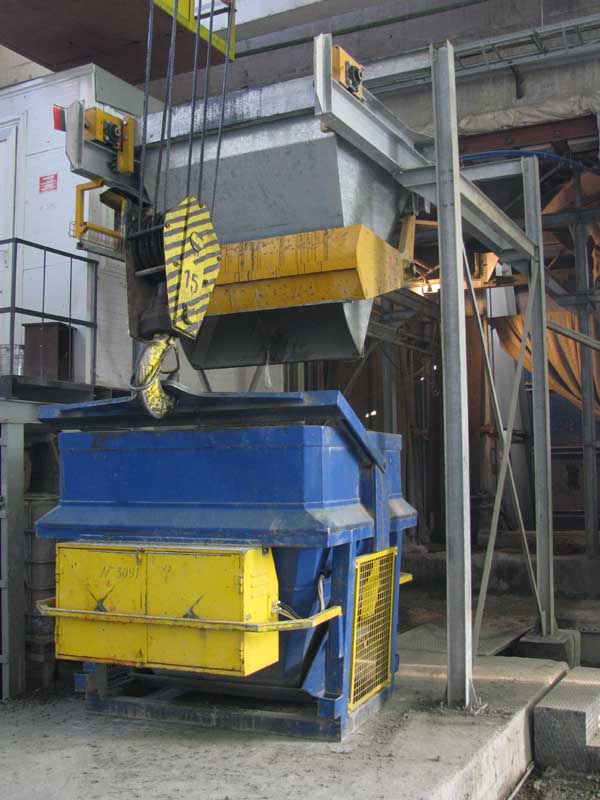

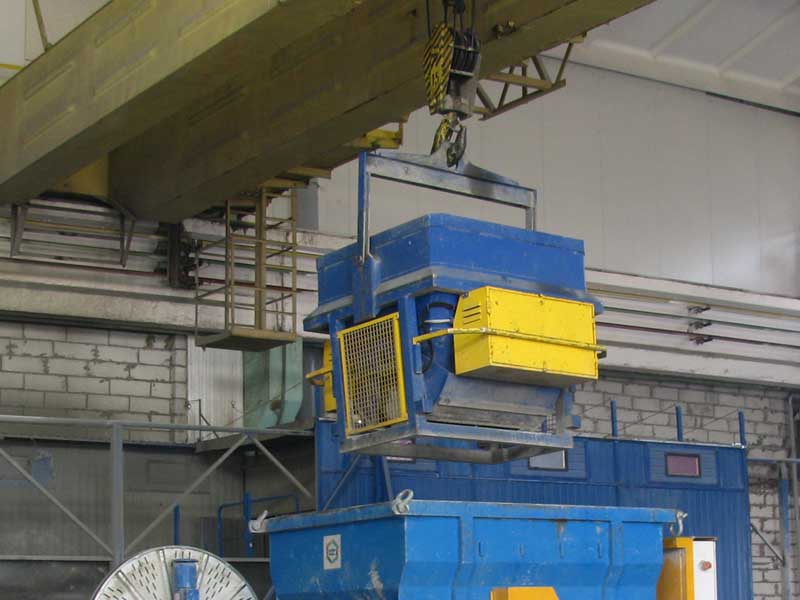

Бетонораздаточная бадья перемещаемая мостовым краном



Предназначена для транспортировки бетона в приемный бункер формовочной машины. Управление бетонораздаточной бадьей (откр./закр.) производится с помощью радиосигнала, подаваемого оператором с пульта дистанционного управления.

Варианты систем транспортировки бетона
